Sensores flexibles de corriente – Bobinas Rogowski
Los sensores de corriente flexibles de Rogowski permiten la medición de la corriente alterna en cualquier instalación con rechazo total del componente de DC, consumo de energía muy bajo, sin problemas de saturación, muy poca dependencia de la temperatura, excelente linealidad.
A diferencia del Trafo de corriente de núcleo partido, las bobinas de Rogowski proporcionan una señal de tensión.
¿Para qué se usan?
- Investigación y desarrollo de Semiconductores de Potencia
- Pequeñas corrientes superpuestas en una gran Corriente Continua (por ejemplo, ondulación del condensador)
- Monitoreo de corriente de fallas (sobre detección de corriente)
- Monitoreo de energía (comportamiento equivalente a los transformadores de corriente clase 0.5)
- Medición de Rayos
- Grandes corrientes de AC (hornos de arco)
- Sinusoides de alta frecuencia (por ejemplo, calentamiento por inducción, aplicaciones radiofreqcuencia)
- Rodamientos y corrientes de eje en grandes máquinas
- Medida de potencia (medición precisa de armónicos de alta frecuencia)

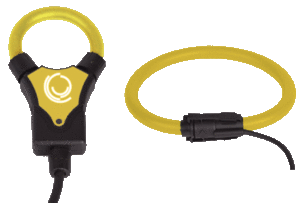

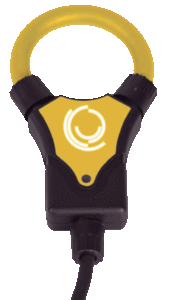

Sensores de abrazaderas pasivas
El sensor de corriente flexible no intrusivo proporciona la capacidad de medir la corriente alterna en cualquier instalación con un rechazo total del componente de DC, con muy bajo consumo de energía, sin problemas de saturación, y muy baja dependencia de la temperatura con muy buena linealidad.
El sensor flexible, basado en el principio de la bobina de Rogowski, permite la medida en corriente alterna con independencia relativa de la posición del conductor. El conductor de corriente no debe colocarse cerca de la unión del cable de la bobina, porque el error es mayor en esta área. La posición centrada también reduce la influencia de los campos magnéticos externos.
Gracias a la flexibilidad de estos transductores de corriente, uno o varios conductores se pueden acoplar, independientemente de su forma (cables aislados, tubos, etc.), para ejecutar acciones de medición de corriente.
Las bobinas pasivas de Rogowski proporcionan una señal de baja tensión proporcional a la corriente primaria (de 40 mV a 100 mV por kA)
Dentro de esta familia tenemos los siguientes sensores:
MAGNETIC FLEX
Especificaciones técnicas:
> Material de la sonda: autoextinguible UNE 21031 90 ° C
> Material de los acoplamientos: PA V-0
> Diámetro del cable de la sonda: 8 mm
> Longitud de cable de salida: 2 m
> Rango de temperatura: -20 ° C a 85 ° C
> Temperatura de almacenamiento: -40 ° C a 85 ° C
> Humedad relativa: 15% a 85% (sin condensación)
> Protección: IP54
Descargar especificaciones aquí

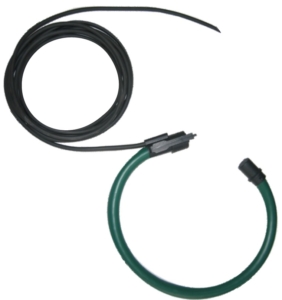

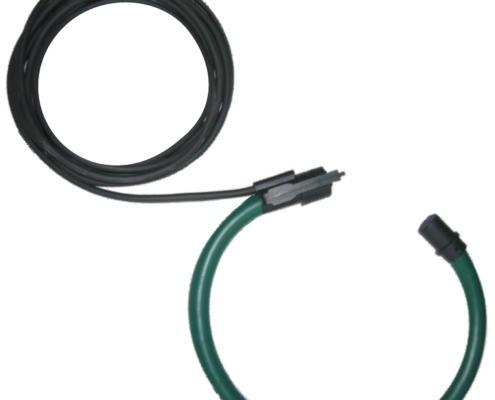

C-FLEX
Especificaciones técnicas:
> Material de la sonda: autoextinguible UNE 21031 90 ° C
> Material de los acoplamientos: PA V-0
> Diámetro del cable de la sonda: 8 mm
> Longitud de cable de salida: 2 m
> Rango de temperatura: -20 ° C a 85 ° C
> Temperatura de almacenamiento: -40 ° C a 85 ° C
> Humedad relativa: 15% a 85% (sin condensación)
> Protección: IP54
Descargar especificaciones aquí

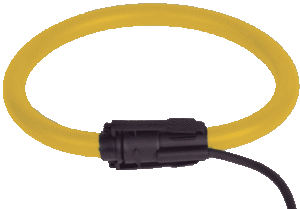

SMART FLEX
Especificaciones Técnicas:
> Material de la sonda: autoextinguible UNE 21031 90 ° C
> Material de los acoplamientos: PA V-0
> Diámetro del cable de la sonda: 8 mm
> Diámetro interno del sensor: 45 mm
> Longitud del cable de salida: 2 m
> Rango de temperatura: -20 ° C a 85 ° C
> Temperatura de almacenamiento: -40 ° C a 85 ° C
> Humedad relativa: 15% a 85% (sin condensación)
> Protección: Ip54 (OPCIÓN Ip65)
Descargar especificaciones aquí

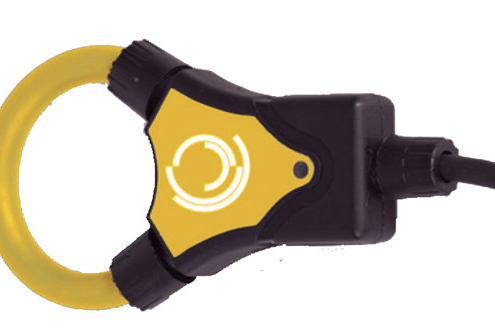

Sensores de abrazaderas amplificadas
Las soluciones de bobinas de Rogowski pueden adaptar la señal de salida a diferentes especificaciones a través de componentes electrónicos integrados.
Al amplificar la señal, mejora la precisión de la medición. Las bobinas Rogowski con componentes electrónicos requieren una fuente de alimentación (5V o 12V)
Los sensores SMILICS con abrazaderas amplificadas brindan soluciones con salida de tensión (serie AM / R-Flex) y salida de corriente (DINFLEX 1A)
Dentro de esta familia tenemos los siguientes sensores:
DIN FLEX

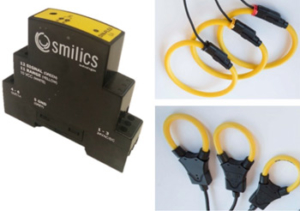

El DINFLEX / 1A permite conectar una pinza flexible con electrónica incorporada (serie TLE) a un analizador de redes eléctricas.
El equipo está formado por tres partes principales:
- Pinza flexible
- Dinflex / 1A
- Analizador de red eléctrica.
El Dinflex / 1A requiere una fuente de alimentación (24VDC)
Descargar especificaciones aquí
R-FLEX

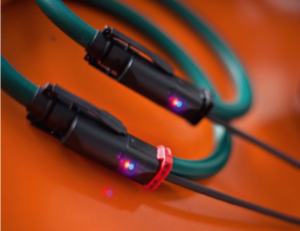

Sensor de corriente flexible no intrusivo para medición de CA y rechazo completo del componente de DC. La electrónica incorporada integra y amplifica la señal para finalmente tener una tensión proporcional a la corriente de hasta 20 kA. La electrónica se alimenta de una fuente de alimentación de entrada de 9-12 VDC.
- Muy bajo consumo de energía
- Sin saturación
- Muy poca dependencia de la temperatura
- Linealidad excepcional.
Descargar especificaciones aquí
AM FLEX

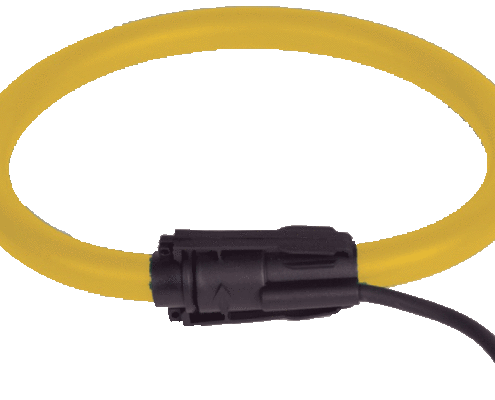

AM-Flex es una familia de abrazaderas Rogowski amplificadas . Sensor de corriente flexible no intrusivo para medición de corriente alterna (AC) de 20 Hz a 10 kHz y rechazo completo de la componente de DC. La electrónica incorporada integra y amplifica la señal para finalmente tener una tensión proporcional a la corriente de hasta 20 kA. La electrónica se alimenta desde una fuente de alimentación de entrada de 5 VDC.
- Muy bajo consumo de energía
- Sin saturación
- Muy poca dependencia de la temperatura
- Linealidad excepcional
Descargar especificaciones aquí
