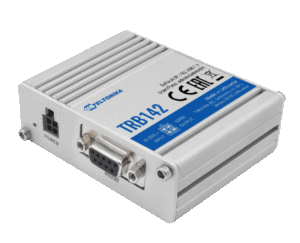

TRB142
Gateway Industrial robusto y confiable con interfaz RS232 y LTE Cat 1. El firmware avanzado basado en Linux con firewall y funcionalidad VPN es perfecto para actualizar la conectividad para equipos existentes o nuevos.
Descripción
Los dispositivos de la familia TRB están diseñados para ser pequeños, livianos y energéticamente eficientes, lo que le permite realizar proyectos de IoT con facilidad. El modelo TRB142 viene con un puerto RS232 ampliamente utilizado para la administración remota de dispositivos. Contiene un procesador ARM Cortex-A7 de 1.2 GHz de alto rendimiento y 128 megabytes de RAM. Está equipado con capacidades LTE de misión crítica y un entorno Linux que ofrece un alto grado de personalización.
Características Técnicas
MÓVIL
| Módulo Móvil | 4G (LTE) – Cat 1 hasta 10 Mbps, 3G – Hasta 42 Mbps, 2G – Hasta 236.8 kbps |
| Bridge | Conexión directa (puente) entre ISP móvil y dispositivo en LAN |
| Estado | Intensidad de señal (RSSI), SINR, RSRP, RSRQ, EC / IO, RSCP Bytes enviados / recibidos |
| SMS/llamada | Estado de SMS, configuración de SMS, utilidades de llamadas |
RED
| Protocolos de red | TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SSL v3, TLS, SSH, DHCP, SNMP, MQTT |
| Routing | Routing estático |
| Monitoreo de la conexión | Reinicio de ping, reinicio periódico, LCP e ICMP para inspección de enlaces, Wget |
| Firewall | Port forwards, reglas de tráfico, reglas personalizadas |
| DHCP | Asignación de IP estática y dinámica |
| DDNS | Compatible con más de 25 proveedores de servicios, otros se pueden configurar manualmente |
SEGURIDAD
| Autenticación | Clave precompartida, certificados digitales, certificados X.509 |
| Firewall | Las reglas de firewall preconfiguradas se pueden habilitar a través de WebUI, la configuración ilimitada de firewall a través de CLI; NAT; NAT-T |
| Control de Acceso | Control de acceso flexible de paquetes TCP, UDP, ICMP, filtro de dirección MAC |
VPN
| OpenVPN | Múltiples clientes y un servidor pueden ejecutarse simultáneamente, 12 métodos de encriptación |
| Cifrado OpenVPN | DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, BX-CBC AES-192-CBC |
| IPsec | IKEv1, IKEv2, admite hasta 5 x túneles VPN IPsec (instancias), con 5 métodos de cifrado (DES, 3DES, AES128, AES192, AES256) |
| GRE | Túnel GRE |
| PPTP, L2TP | Los servicios cliente / servidor pueden ejecutarse simultáneamente |
MONITOREO Y GESTIÓN
| WEB UI | HTTP / HTTPS, estado, configuración, actualización de FW, CLI, solución de problemas, registro del sistema, registro del kernel |
| FOTA | Actualización de firmware desde el servidor, notificación automática |
| SSH | SSH (v1, v2) |
| SMS | Estado de SMS, configuración de SMS |
| MQTT | MQTT Broker, editor de MQTT |
| JSON-RPC | API de administración sobre HTTP / HTTPS |
| Modbus | Modbus TCP estado / control |
| RMS | Sistema de gestión remota de Teltonika (RMS) |
CARACTERÍSTICAS DEL SISTEMA
| CPU | CPU ARM Cortex-A7 1.2 GHz |
| RAM | 128 MB (50 MB disponibles para espacio de usuario) |
| Memoria Flash | 512 MB (70 MB disponibles para espacio de usuario) |
FIRMWARE Y CONFIGURACIÓN
| WEB UI | Actualización de FW desde el archivo, verificación FW en el servidor, perfiles de configuración, copia de seguridad de configuración, punto de restauración |
| FOTA | Actualización FW / configuración del servidor |
| RMS | Actualización de FW / configuración para múltiples dispositivos |
| Mantiene la configuración | Actualización de FW sin perder la configuración actual |
PERSONALIZACIÓN DE FIRMWARE
| Sistema operativo | RutOS (sistema operativo Linux basado en OpenLinux) |
| Lenguajes de programación soportados | Busybox shell, Lua, C, C ++ |
| Herramientas de desarrollo | Paquete SDK con entorno de compilación proporcionado |
ENTRADAS Y SALIDAS
| E/S configurables | 2 x entradas / salidas digitales configurables |
| Eventos | Estado de SMS |
ALIMENTACIÓN
| Conector | Toma de corriente CC industrial de 4 pines |
| Rango de voltaje de entrada | 9-30 V CC (toma industrial de 4 pines), protección contra polaridad inversa, protección contra sobretensiones> 33 V CC 10 μ máx. |
| Consumo de Energía | < 5 W |
INTERFACES FÍSICAS
| RS232 | Interfaz RS232, zócalo DB9, configuración de 5 pines con control de flujo |
| USB | Interfaz de red virtual a través de USB |
| E / S | Pin de 2 entradas / salidas en el conector de alimentación de 4 pines |
| LED de estado | 3 x LED de estado del tipo de conexión, 5 x LED de intensidad de conexión, 1x LED de alimentación |
| SIM | 1 x ranura SIM (Mini SIM – 2FF), 1.8 V / 3 V |
| Alimentación | Conector DC de 4 pines con 2 x entradas / salidas digitales configurables |
| Antenas | 1 x SMA para LTE |
| Botón Reset | Botón de restauración de configuración de fábrica |
CARACTERÍSTICAS FÍSICAS
| Material de la carcasa | Carcasa de aluminio |
| Dimensiones | 60 mm x 70 mm x 18 mm (alto x ancho x profundidad) |
| Peso | 132 g |
| Opciones de montaje | Carril DIN inferior y lateral, superficie plana y PCB directo en opciones de montaje en carril DIN |
CARACTERÍSTICAS AMBIENTALES
| Temperatura de funcionamiento | -40 ° C a 75 ° C |
| Humedad de funcionamiento | 10% a 90% sin condensación |
| Grado de protección IP | IP30 |
CERTIFICACIONES
| Certificados | CE / RED, EAC, RoHS, WEEE |
NORMATIVA EMI
| Normas | Draft ETSI EN 301 489-1 V2.2.0, Draft ETSI EN 301 489-19 V2.1.0, Draft ETSI EN 301 489-52 V1.1.0 |
| ESD | EN 61000-4-2:2009 |
| RS | EN 61000-4-3:2006 + A1:2008 + A2:2010 |
| EFT | EN 61000-4-4:2012 |
| Protección contra sobretensiones | EN 61000-4-5: 2014 |
| CS | EN 61000-4-6: 2014 |
| INMERSIÓN | EN 61000-4-11: 2004 |
NORMATIVA RF
| Normas | EN 300511 V12.5.1, ETSI EN 301 908-1 V11.1.1, ETSI EN 301 908-1 V11.1.2, EN 301 908-2 V11.1.2, ETSI EN 301 908-13 V11.1.2 |
NORMATIVA DE SEGURIDAD
| Normas | IEC 62368-1: 2014 (segunda edición), EN 62368-1: 2014 + A11: 2017 |
| EN 50385: 2017 | |
| EN 62232: 2017 |
