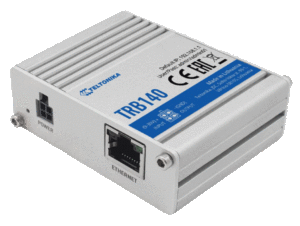

TRB140
Gateway Ethernet Industrial a 4G LTE, pequeño y rápido de implementar. La funcionalidad avanzada VPN, la seguridad y las capacidades de administración remota hacen que el TRB140 sea la mejor opción para la conectividad de un solo dispositivo.
Descripción

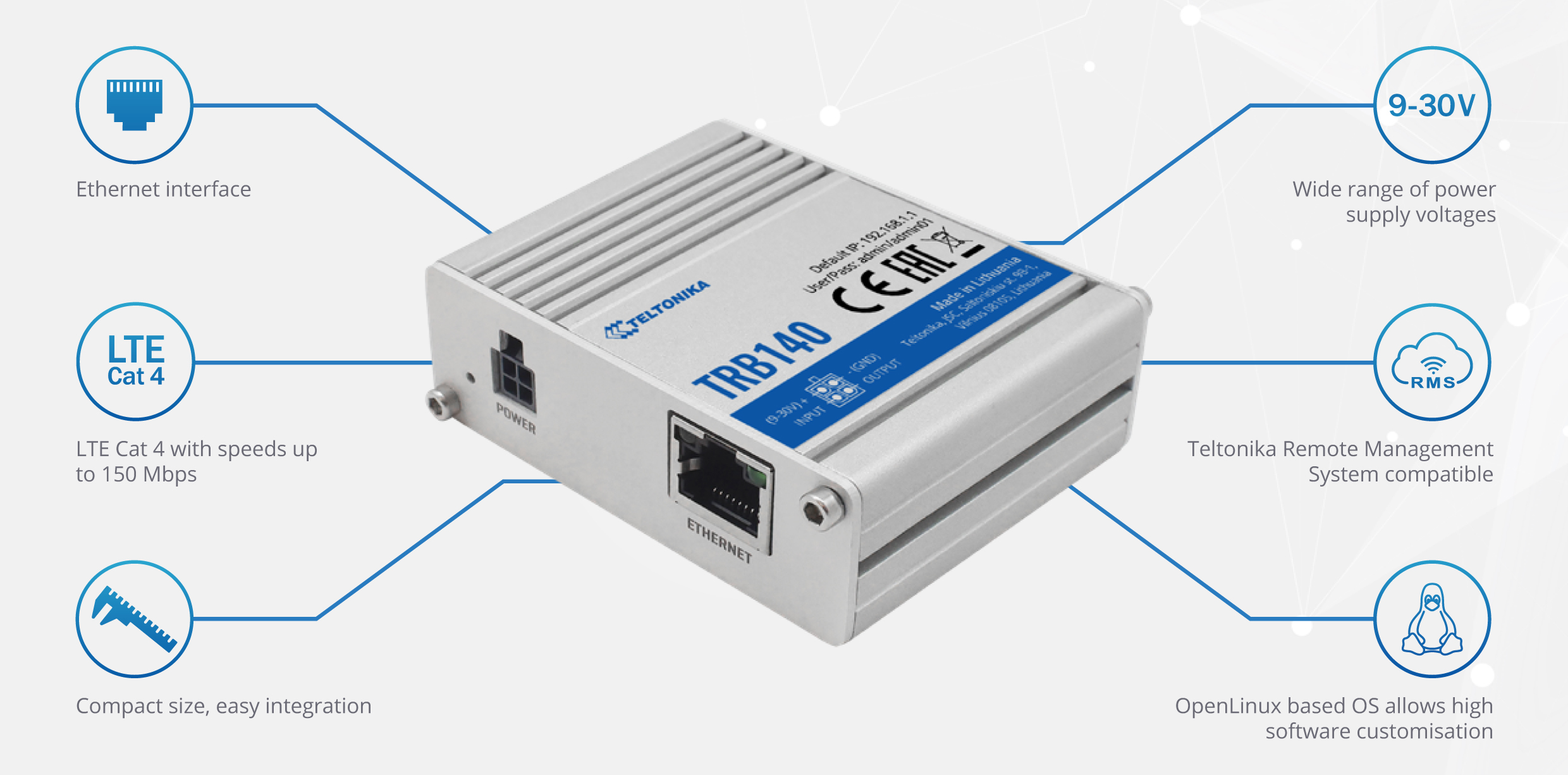

La placa base del Gateway industrial LTE Cat 4 TRB140 está equipada con un solo puerto Ethernet, entradas / salidas digitales y puerto micro-USB. El diseño compacto del TRB140 hace que este Gateway sea perfecto para una aplicación en la que un único dispositivo debe tener conectividad a Internet confiable. TRB140 está diseñado para usarse en una aplicación industrial, por lo tanto, tiene una amplia gama de características de software como control de SMS, Firewall, Open VPN, IPsec, RMS y soporte FOTA.
Características Técnicas
MÓVIL
| Módulo Móvil | 4G (LTE) – Cat 4 hasta 150 Mbps, 3G – Hasta 42 Mbps, 2G – Hasta 236.8 kbps |
| Bridge | Conexión directa (bridge) entre ISP móvil y dispositivo en LAN |
| Estado | Intensidad de señal (RSSI), SINR, RSRP, RSRQ, EC / IO, RSCP Bytes enviados / recibidos |
| SMS/llamada | Estado de SMS, configuración de SMS, utilidades de llamadas |
ETHERNET
| LAN | 1 x puerto RJ45, 10/100/1000 Mbps, admite auto MDI / MDIX |
RED
| Protocolos de red | TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SSL v3, TLS, SSH, DHCP, MQTT, Wake on LAN (WOL) |
| Routing | Static Routing |
| Monitoreo de la conexión | Reinicio de ping, reinicio periódico, LCP e ICMP para inspección de enlaces, Wget |
| Firewall | Port forwards, reglas de tráfico, reglas personalizadas |
| DHCP | Asignación de IP estática y dinámica |
| DDNS | Compatible con más de 25 proveedores de servicios, otros se pueden configurar manualmente |
SEGURIDAD
| Autenticación | Clave precompartida, certificados digitales, certificados X.509 |
| Firewall | Las reglas de firewall preconfiguradas se pueden habilitar a través de WebUI, la configuración ilimitada de firewall a través de CLI; NAT; NAT-T |
| Control de Acceso | Control de acceso flexible de paquetes TCP, UDP, ICMP, filtro de dirección MAC |
VPN
| OpenVPN | Múltiples clientes y un servidor pueden ejecutarse simultáneamente, 12 métodos de encriptación |
| Cifrado OpenVPN | DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC |
| IPsec | IKEv1, IKEv2, admite hasta 5 x túneles VPN IPsec (instancias), con 5 métodos de cifrado (DES, 3DES, AES128, AES192, AES256) |
| GRE | Túnel GRE |
| PPTP, L2TP | Los servicios cliente / servidor pueden ejecutarse simultáneamente |
MONITOREO Y GESTIÓN
| WEB UI | HTTP / HTTPS, estado, configuración, actualización de FW, CLI, solución de problemas, registro del sistema, registro del kernel |
| FOTA | Actualización de firmware desde el servidor, notificación automática |
| SSH | SSH (v1, v2) |
| SMS | Estado de SMS, configuración de SMS |
| MQTT | MQTT Broker, editor de MQTT |
| JSON-RPC | API de administración sobre HTTP / HTTPS |
| Modbus | Modbus TCP estado / control |
| RMS | Sistema de gestión remota de Teltonika (RMS) |
CARACTERÍSTICAS DEL SISTEMA
| CPU | CPU ARM Cortex-A7 1.2 GHz |
| RAM | 128 MB (50 MB disponibles para espacio de usuario) |
| Memoria Flash | 512 MB (70 MB disponibles para espacio de usuario) |
FIRMWARE Y CONFIGURACIÓN
| WEB UI | Actualización de FW desde el archivo, verificación FW en el servidor, perfiles de configuración, copia de seguridad de configuración, punto de restauración |
| FOTA | Actualización FW / configuración del servidor |
| RMS | Actualización de FW / configuración para múltiples dispositivos |
| Mantiene la configuración | Actualización de FW sin perder la configuración actual |
PERSONALIZACIÓN DE FIRMWARE
| Sistema operativo | RutOS (sistema operativo Linux basado en OpenLinux) |
| Lenguajes de programación soportados | Busybox shell, Lua, C, C ++ |
| Herramientas de desarrollo | Paquete SDK con entorno de compilación proporcionado |
ENTRADAS Y SALIDAS
| E / S configurables | 2 x entradas / salidas digitales configurables |
| Eventos | Estado de SMS |
ALIMENTACIÓN
| Conector | Toma de corriente CC industrial de 4 pines |
| Rango de voltaje de entrada | 9-30 V CC (toma industrial de 4 pines), protección contra polaridad inversa, protección contra sobretensiones> 33 V CC 10 μ máx. |
| Consumo de Energía | < 5 W |
INTERFACES FÍSICAS
| Ethernet | 1 x puerto RJ45, 10/100/1000 Mbps |
| E / S | 2 x entradas / salidas digitales configurables en conector de alimentación de 4 pines |
| USB | Interfaz de red virtual a través de USB |
| LED de estado | 3 x LED de estado de tipo de conexión, 5 x LED de intensidad de conexión, 2 x LED de estado de LAN, 1x LED de encendido |
| SIM | 1 x ranura SIM (Mini SIM – 2FF), 1.8 V / 3 V |
| Alimentación | Conector DC de 4 pines con 2 x entradas / salidas digitales configurables |
| Antenas | 1 x SMA para LTE |
| Botón Reset | Botón de restauración de configuración de fábrica |
CARACTERÍSTICAS FÍSICAS
| Material de la carcasa | Carcasa de aluminio |
| Dimensiones | 60 mm x 70 mm x 18 mm (alto x ancho x profundidad) |
| Peso | 130 g |
| Opciones de montaje | Carril DIN inferior y lateral, superficie plana y PCB directo en opciones de montaje en carril DIN |
CARACTERÍSTICAS AMBIENTALES
| Temperatura de funcionamiento | -40 ° C a 75 ° C |
| Humedad de funcionamiento | 10% a 90% sin condensación |
| Grado de protección IP | IP30 |
CERTIFICACIONES
| Certificados | CE / RED, EAC, RoHS, WEEE |
NORMATIVA EMI
| Normas | Draft ETSI EN 301 489-1 V2.2.0, Draft ETSI EN 301 489-19 V2.1.0, Draft ETSI EN 301 489-52 V1.1.0 |
| ESD | EN 61000-4-2:2009 |
| RS | EN 61000-4-3:2006 + A1:2008 + A2:2010 |
| EFT | EN 61000-4-4:2012 |
| Protección contra sobretensiones | EN 61000-4-5: 2014 |
| CS | EN 61000-4-6: 2014 |
| INMERSIÓN | EN 61000-4-11: 2004 |
NORMATIVA RF
| Normas | EN 300511 V12.5.1, ETSI EN 301 908-1 V11.1.1, ETSI EN 301 908-1 V11.1.2, EN 301 908-2 V11.1.2, ETSI EN 301 908-13 V11.1.2 |
NORMATIVA DE SEGURIDAD
| Normas | IEC 62368-1: 2014 (segunda edición), EN 62368-1: 2014 + A11: 2017 |
| EN 50385: 2017 | |
| EN 62232: 2017 |
